Ôn tập chủ đề 8 trang 115 SGK Công nghệ 12 Cánh diều
Nêu hai đặc trưng của tín hiệu số.
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Nêu hai đặc trưng của tín hiệu số.
Phương pháp giải:
Vận dụng kiến thức về tín hiệu số.
Lời giải chi tiết:
Tín hiệu số được đặc trưng bởi bit (Binary digit) và tốc độ bit (R).
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Trong mạch so sánh tín hiệu số 1 bit, đầu ra có thể có các giá trị nào?
Phương pháp giải:
Vận dụng kiến thức về tín hiệu số.
Lời giải chi tiết:
Trong mạch so sánh tín hiệu số 1 bit, đầu ra có thể có các giá trị 0 hoặc 1
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Nêu hai cách mô tả hoạt động của cổng logic.
Phương pháp giải:
Vận dụng kiến thức về cổng logic.
Lời giải chi tiết:
Hoạt động của các công logic thường được mô tả dưới dạng các hàm logic và bảng chân lí. Hàm logic là biểu thức thể hiện phép toán logic đối với một hoặc nhiều biến số. Bảng chân lí thể hiện tất cả các trạng thái của tín hiệu đầu vào và kết quả ở đầu ra tương ứng.
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Cổng AND sẽ cho kết quả ở đầu ra như thế nào nếu các đầu vào A và B đều có giá trị 0?
Phương pháp giải:
Vận dụng kiến thức về cổng logic.
Lời giải chi tiết:
Cổng AND sẽ cho kết quả ở đầu ra là 0 nếu các đầu vào A và B đều có giá trị 0.
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Đầu ra của cổng OR có giá trị 1 trong những trường hợp nào?
Phương pháp giải:
Vận dụng kiến thức về cổng logic.
Lời giải chi tiết:
Đầu ra của cổng OR có giá trị 1 trong 3 trường hợp A = 0 và B = 1 hoặc A = 1 và B = 1 hoặc A = 1 và B = 0
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Nếu cổng NAND có 3 đầu vào thì có bao nhiêu tổ hợp trạng thái của đầu vào? Lập bảng chân lí của cổng NAND với 3 đầu vào A, B và C.
Phương pháp giải:
Vận dụng kiến thức về cổng logic.
Lời giải chi tiết:
Nếu cổng NAND có 3 đầu vào thì có 7 tổ hợp trạng thái của đầu vào
|
A |
B |
C |
Q |
|
0 |
0 |
0 |
1 |
|
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
1 |
|
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
1 |
|
1 |
0 |
1 |
1 |
|
1 |
1 |
1 |
0 |
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều

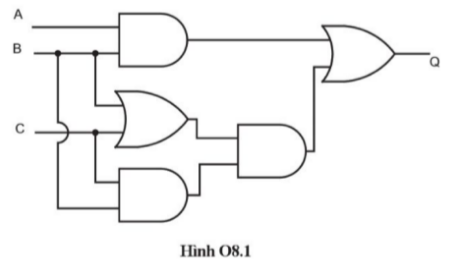

Nêu tên các cổng logic được sử dụng trong mạch tổ hợp ở Hình O8.1.
Phương pháp giải:
Quan sát Hình O8.1.
Lời giải chi tiết:
Cổng AND và cổng OR
Câu hỏi tr115 CH
Trả lời câu hỏi trang 115 SGK Công nghệ 12 Cánh diều
Lập bảng chân lí của mạch tổ hợp ở Hình O8.1.
Phương pháp giải:
Quan sát Hình O8.1.
Lời giải chi tiết:
|
A |
B |
C |
Q |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
0 |
|
0 |
1 |
0 |
0 |
|
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
1 |
1 |
